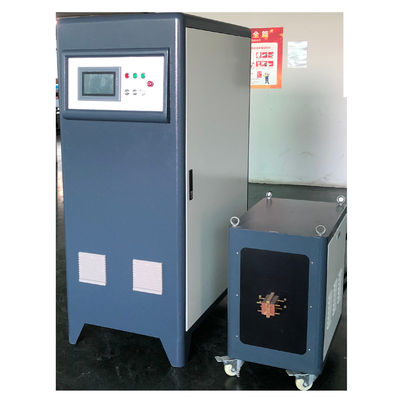

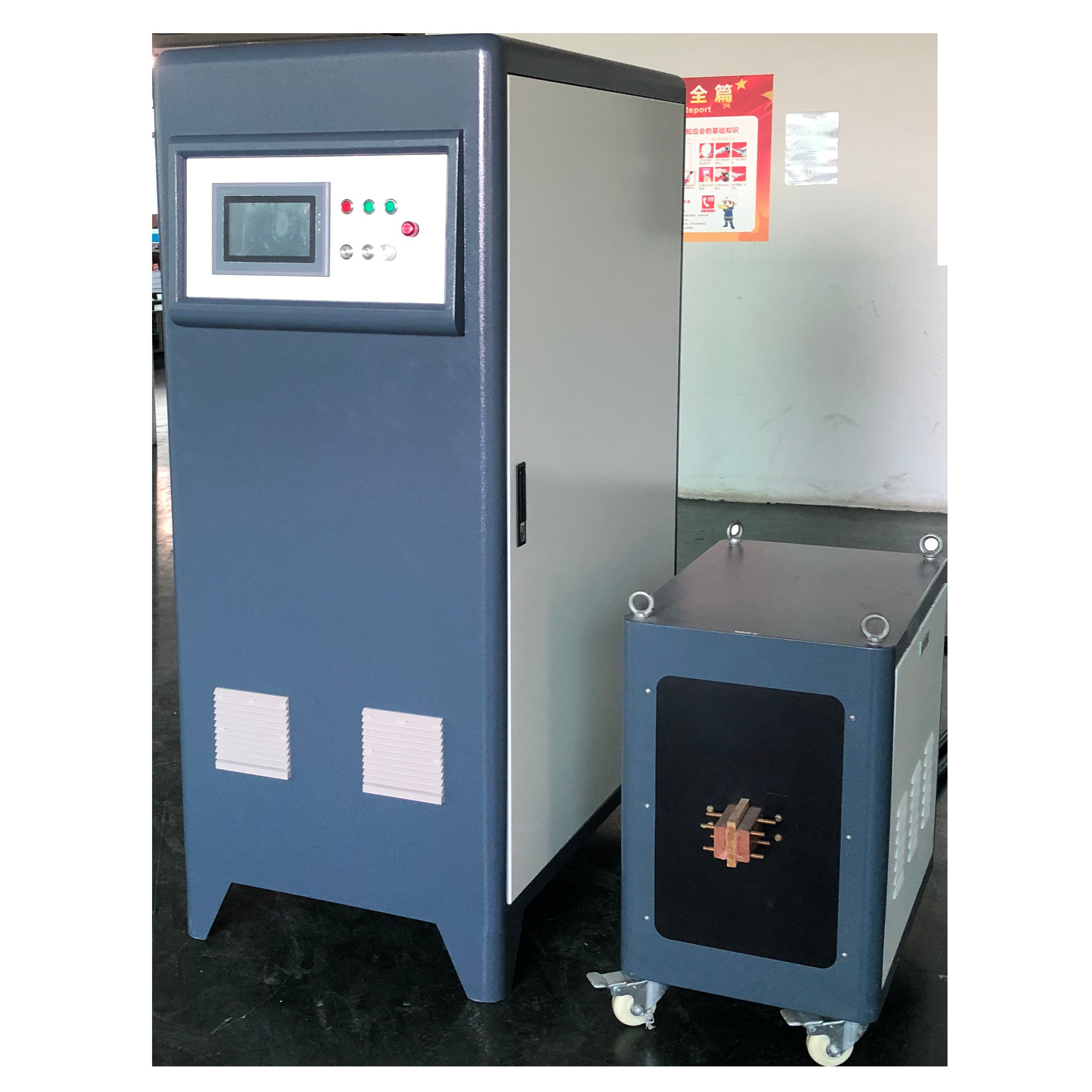

4000A 160KW 100KHZ دستگاه گرمایش القایی صنعتی کنترل دیجیتال برای چرخ دنده شفت
گرمایش القایی
گرمایش القایی عبارت است از گرم کردن مواد با اثر الکترومغناطیسی.یک ولتاژ به یک جزء رسانا القا می شود و تلفات حاصل از جریان جریان به صورت گرما دیده می شود.
هنگامی که یک جریان متناوب از طریق یک سیم پیچ (سلف) جریان می یابد، میدان مغناطیسی متغیری در اطراف و درون سیم پیچ ایجاد می شود.هنگامی که سیم پیچ یک ماده رسانا (قطعه کار) را احاطه کرده یا در مجاورت آن قرار می گیرد، میدان مغناطیسی متغیر به قطعه کار متصل شده و ولتاژی را در قطعه کار القا می کند.جریان‌های حاصله می‌توانند جریان‌های گردابی جدا شده در قطعه کار یا جریان‌های در گردش بر اساس عملکرد ترانسفورماتور باشند.مقاومت الکتریکی ذاتی مواد در برابر جریان جریان منجر به گرم شدن قطعه کار می شود.یک تاسیسات گرمایش القایی که به خوبی طراحی شده است، خواص ماده ای که باید گرم شود از جمله مقاومت، نفوذپذیری (خواص مغناطیسی)، هندسه قطعه، جرم و سرعت گرمایش مورد نیاز را در نظر می گیرد.سپس ویژگی های نصب القایی برای برآوردن نیاز گرمایش انتخاب می شود.فرکانس عملیاتی، رتبه قدرت، پیکربندی سر خروجی، چگالی توان و راندمان کلی در نظر گرفته شده است.
برنامه های کاربردی رایج
شما می توانید ماشین آلات القایی را در بسیاری از بخش ها، از متالورژی گرفته تا صنایع نیمه هادی، پیدا کنید.رایج ترین کاربردها شامل سخت شدن، ذوب و آهنگری قطعات فلزی برای دستکاری بیشتر است.گرمایش القایی نیز برای جوشکاری و صاف کردن مواردی که نیاز به تغییرات خاصی دارند مفید است.
تأسیسات صنعتی از گرمایش القایی برای بسیاری از فرآیندهای ماشین‌کاری استفاده می‌کنند، زیرا انرژی کارآمد است و هزینه‌های برق و مواد را کاهش می‌دهد.همچنین با توجه به اینکه از شعله باز استفاده نمی کند، کاملاً ایمن است و قسمت هایی از دستگاه و قطعه کار که در معرض سیم پیچ قرار نمی گیرند سرد می مانند.
پارامتر فنی 4000A 160KW 100KHZ دستگاه گرمایش القایی صنعتی کنترل دیجیتال برای دنده شفت:
| مدل | DSPGY-160AB (سه فاز) |
| قدرت کار | 340V-430V |
| جریان ورودی | 240A |
| توان خروجی | 160 کیلو وات |
| فرکانس نوسان | 30-80 کیلوهرتز |
| جریان خروجی | 400-4000A |
| سرعت جریان آب خنک کننده | 0.08-0.16 مگاپاسکال 10 لیتر در دقیقه |
| نقطه حفاظت دمای آب | 40 درجه سانتیگراد |
| اندازه محصول | اندازه اصلی: 810x570x1150 میلی متر |
| ترانسفورماتور: 850x420x750mm | |
| وزن خالص | وزن اصلی: 130 کیلوگرم |
| ترانسفورماتور: 85 کیلوگرم |
زمان تحویل: ظرف 7 روز کاری.
مدت حمل و نقل: از طریق دریا، از طریق هوا، توسط اکسپرس.
لوازم جانبی اضافی را انتخاب کنید:
1> چیلر
2> کویل طراحی مشتری
3> دماسنج مادون قرمز
4> بردهای الکترونیکی پشتیبان
5> کوره آهنگری، کوره ذوب، فیکسچر سخت شدن
1. گرمایش (جعل داغ، اتصالات گرم و ذوب)
آهنگری داغ با هدف ساخت قطعات کار با دمای معین (مواد مختلف به دماهای متفاوتی نیاز دارند) به اشکال دیگر از طریق پرس آهنگری با کمک پرس پانچ، دستگاه آهنگری یا سایر تجهیزات، به عنوان مثال، اکستروژن داغ قاب ساعت، فلن ساعت، دسته ، لوازم جانبی قالب، ظروف آشپزخانه و رومیزی، ظروف هنری، قطعه استاندارد، بست، قطعه مکانیکی ساخته شده، قفل برنزی، پرچ، پین و پین استیل.
اتصالات گرم به اتصال فلزات یا فلزات مختلف با غیرفلزات از طریق گرمایش بر اساس اصل انبساط گرم یا ذوب گرم، به عنوان مثال جوشکاری تعبیه شده هسته مسی رادیاتور کامپیوتر با ورق آلومینیوم و شبکه بلندگو، ترکیب فولاد و پلاستیک اطلاق می شود. لوله، آب بندی فویل آلومینیومی (پیلینگ خمیر دندان)، روتور موتور و آب بندی المنت برقی لوله ای.
هدف ذوب عمدتاً ذوب فلز به مایع با استفاده از دمای بالا است که عمدتاً برای ذوب آهن، فولاد، مس، آلومینیوم، روی و همچنین فلزات نجیب مختلف کاربرد دارد.
2. عملیات حرارتی (کوئنچ سطحی)
کوئنچ برای سخت افزارها و ابزارهای مختلف مانند انبردست، آچار، چکش، تبر، ابزار پیچ و قیچی (قیچی باغ).
کوئنچ برای اتصالات مختلف خودرو و موتور سیکلت، مانند میل لنگ، شاتون، پین پیستون، چرخ زنجیر، چرخ آلومینیومی، سوپاپ، شفت بازوی سنگی، شفت نیمه محرک، شفت کوچک و چنگال. ابزارهای مختلف برقی، مانند چرخ دنده و محور.
کوئنچ برای ماشین ابزار، مانند عرشه تراش و ریل راهنما.
کوئنچ برای قطعات فلزی سخت افزاری مختلف و قطعات ماشین کاری شده، مانند شفت، چرخ دنده (چرخ زنجیر)، بادامک، چاک و گیره و غیره.
برای قالب های سخت افزاری مانند قالب های کوچک، لوازم جانبی قالب و سوراخ داخلی قالب خاموش کنید.
3. جوشکاری (جوشکاری بریز، لحیم کاری نقره و لحیم کاری)
جوشکاری ابزارهای برش سخت افزاری مختلف مانند ابزار الماس، ابزار ساینده، ابزار حفاری، تیغه اره آلیاژی، برش آلیاژ سخت، برش فرز، ریمر، ابزار برنامه ریزی و بیت مرکز جامد.
جوشکاری ابزارهای مکانیکی سخت افزاری مختلف: لحیم کاری نقره و لحیم کاری فلزات هم نوع یا انواع مختلف، مانند محصولات سخت افزاری توالت و آشپزخانه، اتصالات مسی سردخانه، اتصالات تزئینی لامپ، اتصالات قالب دقیق، دسته سخت افزاری، تخم مرغ کوب، فولاد آلیاژی و فولاد. ، فولاد و مس و همچنین مس و مس.
جوشکاری ته دیگ مرکب عمدتاً برای جوشکاری لحیمی دایره ای، مربعی و همچنین سایر ته دیگ ساده نامنظم کاربرد دارد.همچنین برای جوشکاری لحیم ساده سایر فلزات نیز قابل استفاده است.
جوش دیسک گرمایش کتری آب گرم برقی عمدتاً به جوش لحیم پایه تخت فولاد ضد زنگ، ورق آلومینیومی و عناصر گرمایش الکتریکی لوله ای در اشکال مختلف اشاره دارد.
4. بازپخت (تمپر و مدولاسیون)
بازپخت انواع محصولات فولادی ضد زنگ، مانند حوضچه فولادی ضد زنگ، قوطی آنیل شده و اکسترود شده، لبه تاشو آنیل شده، سینک آنیل شده، لوله فولادی ضد زنگ، ظروف غذاخوری و فنجان.
بازپخت انواع قطعات فلزی دیگر مانند سر توپ گلف، کیو، قفل برنجی، اتصالات مسی سخت افزاری، دسته چاقوی آشپزخانه، تیغه، تابه آلومینیومی، سطل آلومینیومی، رادیاتور آلومینیومی و محصولات مختلف آلومینیومی.
مزایای فرآیند گرمایش القایی:
حرارت دادن مواد بدون تماس فیزیکی صورت می گیرد.گرمایش بدون تأثیر متغیرهایی مانند مقاومت تماس یا سرعت انتقال حرارت از طریق تغییر شرایط سطح ثابت باقی می ماند.گرمایش می تواند در اتمسفرهای محافظ یا مستقیماً از طریق پوشش ها انجام شود.میدان مغناطیسی بر مواد غیر رسانا مانند پلاستیک یا سرامیک تأثیر نمی گذارد.این عکس یک سیم پیچ القایی را نشان می دهد که به طور انتخابی اجزا را در یک عملیات لحیم کاری گرم می کند، در حالی که آنها در داخل یک شیشه زنگ با فضای گاز بی اثر ثابت شده اند.
گرمایش القایی نیازی به شعله باز، انفجار هوای داغ، حرارت تشعشعی یا آهن لحیم کاری داغ ندارد تا اپراتور را به خطر بیندازد یا باعث ناراحتی اپراتور شود یا فرآیند را مبهم کند.مواد غیر رسانا تحت تأثیر قرار نمی گیرند و می توانند بدون آسیب در نزدیکی منطقه گرمایش قرار گیرند.ترمینال بزرگ در سمت راست به سرعت و بدون آسیب به عایق لحیم می شود.
کویل های گرمایش طوری پیکربندی شده اند که محل مورد نیاز را به طور دقیق گرم کنند.شکل سیم پیچ متفاوت، فاصله از قطعه کار، و فاصله چرخش اجازه می دهد تا با جبران تفاوت در جرم و مواد، قطعات را گرم کنند.به عنوان مثال یک سیم پیچ شکل است که به طور مساوی دسته و پیچ تفنگ را گرم می کند.یک الگوی حرارتی صحیح با شکل دادن سیم پیچ به شکلی خاص بر اساس تجربه و آزمایش به دست می آید.
گرمایش چرخه به چرخه و قسمت به قسمت یکسان است.تغییرات در توان ورودی به طور خودکار جبران می شود.نیازی به زمان گرم کردن نیست.چرخه های زمان بندی شده نتایج ثابتی را ارائه می دهند.این عملیات نوک کاتتر نمونه ای از فرآیندی است که برای اطمینان از یکنواختی محصول به ورودی گرمای دقیق نیاز دارد.
گرمایش القایی حالت جامد اجازه می دهد تا گرمای آنی روشن یا خاموش شود.سطوح قدرت را می توان در طول چرخه گرمایش تغییر داد.رابط حلقه بسته یک فرآیند با استفاده از PLC های استاندارد یا کنترل کننده های دما به راحتی انجام می شود.به عنوان مثال، ابزارها را می توان با شروع با حرارت کم توان لحیم کاری کرد تا شار اعمال شده خشک شود.به دنبال آن قدرت کامل برای دستیابی سریع به دمای لحیم کاری و در نهایت کاهش قدرت برای نگهداری کوتاه مدت در دمای لحیم کاری بدون گرم شدن بیش از حد انجام می شود.
گرمایش القایی، زمانی که تمام هزینه ها سنجیده می شود، اغلب بهترین و سودآورترین جایگزین گرمایش در دراز مدت است.انرژی فقط به قسمتی که قرار است گرم شود هدایت می شود و بازدهی بسیار بالاتری نسبت به سوخت های فسیلی یا سیستم های گرمایش تابشی دارد.نیازی به زمان گرم کردن، تعویض مخازن یا روشن ماندن گرما در صورت نبود قطعات نیست.با حفظ ثبات عملیات گرمایش، میزان خرابی کاهش می یابد.کارهایی مانند لحیم کاری اتصالات به مخازن را می توان واحد به واحد بدون نیاز به اپراتور ماهر با اطمینان انجام داد.
س: چرا از گرمایش القایی استفاده کنیم؟
A: بهبود راندمان فرآیند / گرمایش محلی، ثابت و دقیق / کنترل دما / صرفه جویی در انرژی / امکان ادغام در خطوط تولید / بهترین کیفیت و بازده / عملکرد / فناوری بدون آلودگی، سریع و مطمئن / محیط کاری بهبود یافته
س: چگونه یک بخاری القایی مناسب انتخاب کنیم؟
A: 1. قدرت بالاتر، سریعتر از سرعت گرمایش.بنابراین اگر می خواهید سریع گرم کنید، بهتر است یک بخاری القایی با قدرت بالا انتخاب کنید.
2. فرکانس بالاتر، لایه گرمایش کمتر است.بنابراین برای برخی از سخت شدن سطوح، ما پیشنهاد می کنیم از بخاری با فرکانس بالاتر استفاده کنید، برای برخی از گرمایش کامل (مانند آهنگری و ذوب) استفاده از بخاری فرکانس پایین را پیشنهاد می کنیم.
س: چرا ابتدا جزئیات قطعه کار خود را به ما بگویید؟
A: ما باید نوع تجهیزات را انتخاب کنیم و دستگاه گرمایش القایی را با توجه به شرایط قطعه کار شما سفارشی کنیم.
