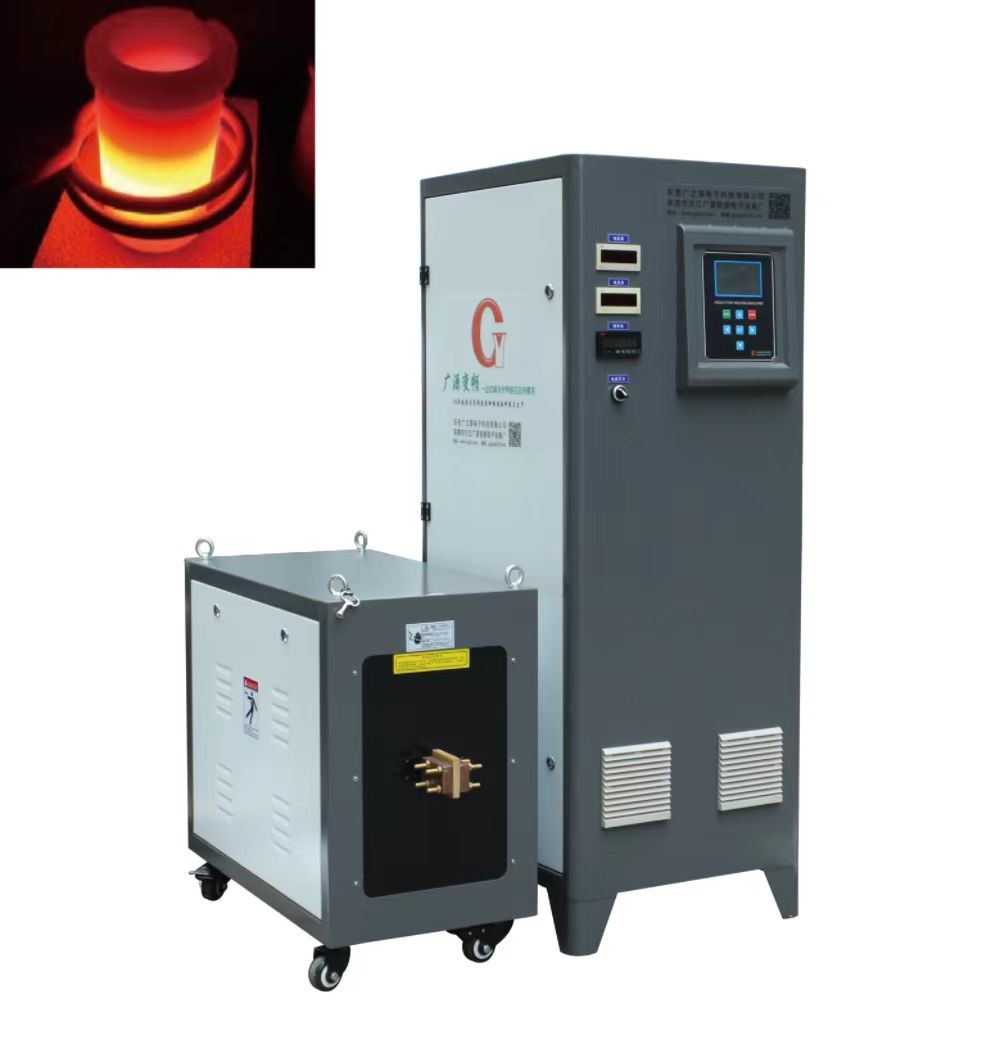

صفحه نمایش لمسی سبک 120 کیلووات دستگاه عملیات حرارتی القایی با سوئیچ نرم 5-20 کیلوهرتز
گرمایش القایی
القایی با یک سیم پیچ از مواد رسانا (به عنوان مثال، مس) شروع می شود.با عبور جریان از سیم پیچ، میدان مغناطیسی در داخل و اطراف سیم پیچ ایجاد می شود.توانایی میدان مغناطیسی برای انجام کار به طراحی سیم پیچ و همچنین مقدار جریان عبوری از سیم پیچ بستگی دارد.
جهت میدان مغناطیسی به جهت جریان بستگی دارد، بنابراین یک جریان متناوب از سیم پیچ منجر به تغییر جهت میدان مغناطیسی با همان سرعت فرکانس جریان متناوب می شود.جریان AC 60 هرتز باعث می شود که میدان مغناطیسی 60 بار در ثانیه جهت خود را تغییر دهد.جریان AC 400 کیلوهرتز باعث می شود که میدان مغناطیسی 400000 بار در ثانیه سوئیچ کند.
هنگامی که یک ماده رسانا، یک قطعه کار، در a قرار می گیردتغییر می کندمیدان مغناطیسی (به عنوان مثال، میدانی که با AC ایجاد می شود)، ولتاژ در قطعه کار القا می شود (قانون فارادی).ولتاژ القایی منجر به جریان الکترون ها می شود: جریان!جریانی که از قطعه کار می گذرد در جهت مخالف جریان در سیم پیچ خواهد رفت.این بدان معنی است که می توانیم فرکانس جریان در قطعه کار را با کنترل فرکانس جریان در سیم پیچ کنترل کنیم.
با عبور جریان از یک محیط، مقداری مقاومت در برابر حرکت الکترون ها وجود خواهد داشت.این مقاومت به صورت گرما نشان داده می شود (اثر گرمایش ژول).موادی که در برابر جریان الکترون ها مقاومت بیشتری دارند، با عبور جریان از آنها، گرمای بیشتری از خود تولید می کنند، اما مطمئناً می توان مواد بسیار رسانا (مثلا مس) را با استفاده از جریان القایی گرم کرد.این پدیده برای گرمایش القایی حیاتی است.
پارامترهای فنی دستگاه گرمایش القایی:
| مدل | GYTS-120AB (سه فاز) |
| قدرت کار | 340V-430V |
| حداکثر جریان ورودی | 150A |
| توان خروجی | 120 کیلووات |
| فرکانس نوسان | 5-20 کیلوهرتز |
| جریان خروجی | 400-4000A |
| سرعت جریان آب خنک کننده | 0.08-0.16 مگاپاسکال 12 لیتر در دقیقه |
| نقطه حفاظت دمای آب | 50 درجه سانتیگراد |
| اندازه محصول | اصلی: 770*550*1510 میلی متر |
| ترانسفورماتور: 950*420*770mm | |
| وزن خالص | وزن اصلی: 145 کیلوگرم |
| ترانسفورماتور: 108 کیلوگرم |
اصل کار:
محصولات گرمایش القایی برای انتقال گرما به سطح محصول به همرفت و تابش متکی نیستند.در عوض، گرما در سطح محصول توسط جریان جریان تولید می شود.سپس گرما از سطح محصول با هدایت حرارتی از طریق محصول منتقل می شود.عمقی که مستقیماً با استفاده از جریان القایی گرما تولید می شود به چیزی به نام عمق مرجع الکتریکی بستگی دارد.
عمق مرجع الکتریکی به شدت به فرکانس جریان متناوب که از قطعه کار می گذرد بستگی دارد.جریان فرکانس بالاتر منجر به عمق مرجع الکتریکی کمتر و جریان فرکانس کمتر منجر به عمق مرجع الکتریکی عمیق تر می شود.این عمق به خواص الکتریکی و مغناطیسی قطعه کار نیز بستگی دارد.
کاربردهای دستگاه گرمایش القایی:
1.گرمایش ( آهنگری گرم، اتصالات گرم و ذوب)
آهنگری داغ با هدف ساخت قطعات کار با دمای معین (مواد مختلف به دماهای متفاوتی نیاز دارند) به اشکال دیگر از طریق پرس آهنگری با کمک پرس پانچ، دستگاه آهنگری یا سایر تجهیزات، به عنوان مثال، اکستروژن داغ قاب ساعت، فلن ساعت، دسته ، لوازم جانبی قالب، ظروف آشپزخانه و رومیزی، ظروف هنری، قطعه استاندارد، بست، قطعه مکانیکی ساخته شده، قفل برنزی، پرچ، پین و پین استیل.
اتصالات گرم به اتصال فلزات یا فلزات مختلف با غیرفلزات از طریق گرمایش بر اساس اصل انبساط گرم یا ذوب گرم، به عنوان مثال جوشکاری تعبیه شده هسته مسی رادیاتور کامپیوتر با ورق آلومینیوم و شبکه بلندگو، ترکیب فولاد و پلاستیک اطلاق می شود. لوله، آب بندی فویل آلومینیومی (پیلینگ خمیر دندان)، روتور موتور و آب بندی المنت برقی لوله ای.
هدف ذوب عمدتاً ذوب فلز به مایع با استفاده از دمای بالا است که عمدتاً برای ذوب آهن، فولاد، مس، آلومینیوم، روی و همچنین فلزات نجیب مختلف کاربرد دارد.
2.عملیات حرارتی (کوئنچ سطحی)
کوئنچ برای سخت افزارها و ابزارهای مختلف مانند انبردست، آچار، چکش، تبر، ابزار پیچ و قیچی (قیچی باغ).
کوئنچ برای اتصالات مختلف خودرو و موتور سیکلت، مانند میل لنگ، شاتون، پین پیستون، چرخ زنجیر، چرخ آلومینیومی، سوپاپ، شفت بازوی سنگی، شفت نیمه محرک، شفت کوچک و چنگال. ابزارهای مختلف برقی، مانند چرخ دنده و محور.
کوئنچ برای ماشین ابزار، مانند عرشه تراش و ریل راهنما.
کوئنچ برای قطعات فلزی سخت افزاری مختلف و قطعات ماشین کاری شده، مانند شفت، چرخ دنده (چرخ زنجیر)، بادامک، چاک و گیره و غیره.
برای قالب های سخت افزاری مانند قالب های کوچک، لوازم جانبی قالب و سوراخ داخلی قالب خاموش کنید.
3.جوشکاری (جوش با بریز، لحیم کاری نقره و لحیم کاری)
جوشکاری ابزارهای برش سخت افزاری مختلف مانند ابزار الماس، ابزار ساینده، ابزار حفاری، تیغه اره آلیاژی، برش آلیاژ سخت، برش فرز، ریمر، ابزار برنامه ریزی و بیت مرکز جامد.
جوشکاری ابزارهای مکانیکی سخت افزاری مختلف: لحیم کاری نقره و لحیم کاری فلزات هم نوع یا انواع مختلف، مانند محصولات سخت افزاری توالت و آشپزخانه، اتصالات مسی سردخانه، اتصالات تزئینی لامپ، اتصالات قالب دقیق، دسته سخت افزاری، تخم مرغ کوب، فولاد آلیاژی و فولاد. ، فولاد و مس و همچنین مس و مس.
جوشکاری ته دیگ مرکب عمدتاً برای جوشکاری لحیمی دایره ای، مربعی و همچنین سایر ته دیگ ساده نامنظم کاربرد دارد.همچنین برای جوشکاری لحیم ساده سایر فلزات نیز قابل استفاده است.
جوش دیسک گرمایش کتری آب گرم برقی عمدتاً به جوش لحیم پایه تخت فولاد ضد زنگ، ورق آلومینیومی و عناصر گرمایش الکتریکی لوله ای در اشکال مختلف اشاره دارد.
4.بازپخت (تمرینگ و مدولاسیون)
بازپخت انواع محصولات فولادی ضد زنگ، مانند حوضچه فولادی ضد زنگ، قوطی آنیل شده و اکسترود شده، لبه تاشو آنیل شده، سینک آنیل شده، لوله فولادی ضد زنگ، ظروف غذاخوری و فنجان.
بازپخت انواع قطعات فلزی دیگر مانند سر توپ گلف، کیو، قفل برنجی، اتصالات مسی سخت افزاری، دسته چاقوی آشپزخانه، تیغه، تابه آلومینیومی، سطل آلومینیومی، رادیاتور آلومینیومی و محصولات مختلف آلومینیومی.
