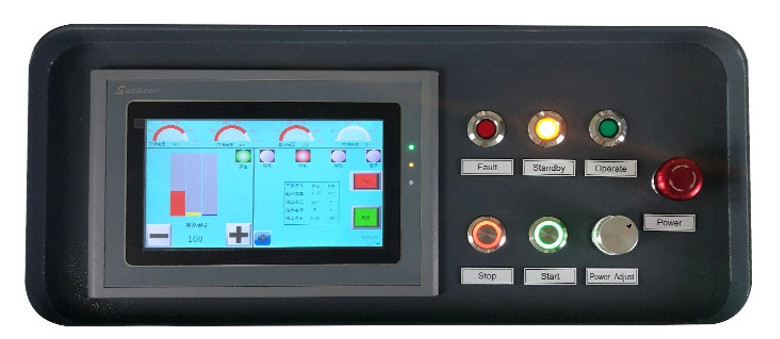

دستگاه بخاری القایی با فرکانس فوق العاده بالا 200 کیلوهرتز صفحه لمسی دیجیتال IGBT

تجهیزات گرمایش القایی با فرکانس فوق العاده بالا 40 کیلووات برای گرمایش ماتال

تجهیزات گرمایش القایی:

این سری از بخاری القایی با فرکانس فوق العاده بالا مدار رزونانس سری را پس از رزونانس از طریق خروجی ترانسفورماتور فرکانس بالا ولتاژ پایین، منبع تغذیه با فرکانس بالا جریان بالا اتخاذ می کند.ساختار تشدید به صورت زیر نشان داده شده است:

این سری از ساختار تجهیزات بخاری القایی با فرکانس فوق العاده بالا از آخرین نسل فناوری کنترل اینورتر GY بر اساس استفاده از دستگاه های IGBT معمولی استفاده می کند، به طوری که بخاری القایی نه تنها می تواند فرکانس خروجی تا 250 کیلوهرتز منبع تغذیه فرکانس فوق العاده بالا را ارائه دهد. اما همچنین عملکرد بخاری القایی با فرکانس فوق العاده بالا پایدارتر و قابلیت اطمینان بالایی دارد.این امکان را برای جایگزینی لوله خلاء با فرکانس بالا با بخاری های القایی فرکانس بالا حالت جامد فراهم می کند.

در این فناوری، قدرت و فرکانس بخاری القایی فرکانس فوق العاده بالا را می توان به طور مستقل تنظیم کرد.دستگاه سوئیچینگ IGBT و سلف آمورف برای تشکیل یک مدار چاپر فرکانس بالا برای تنظیم توان استفاده می شود.با استفاده از فناوری ردیابی خودکار رزونانس و فرکانس سری IGBT برای به دست آوردن فرآیند دقیق اینورتر کنترل سوئیچ نرم افزاری، به طوری که تجهیزات تحت قابلیت اطمینان کار با توان بالا تا حد زیادی بهبود یافته است به طوری که تجهیزات در زمینه توان بالا، نرخ بار موقت تجهیزات 100٪ توسعه یافته است. می توان به دست آورد.

ویژگی های عمده

• قطعات میکرو را می توان گرم کرد.این می تواند سیم آهن، سیم فولادی، نوار فولادی، شفت های مینیاتوری، سیم نقره، جواهرات طلا و نقره خوب و غیره را گرم کند.
• سطح به سرعت گرم می شود.اثر پوستی آن آشکارتر است، که می تواند به سرعت سطح قطعه کار را گرم کند، بنابراین برای سخت شدن سطح بسیار مناسب است.
• فرکانس بالا.بالاترین فرکانس می تواند به بیش از 300 کیلوهرتز برسد و راندمان گرمایش بالا است.
• قابل انعطاف.اندازه کوچک، مجهز به کاستور، جابجایی آسان.
• عملکرد محافظت از خودجریان، ولتاژ، دمای آب و غیره را نظارت کنید. هنگامی که خرابی رخ می دهد، می تواند به طور خودکار هشدار دهد و کار را متوقف کند.

نیازمندی های قدرت:

توان مورد نیاز برای گرم کردن قطعه کار به موارد زیر بستگی دارد:

• جرم قطعه کار شما
• خواص مواد قطعه کار شما
• افزایش دمای مورد نیاز شما
• زمان گرمایش مورد نیاز برای رفع نیازهای فرآیند شما
• اثربخشی میدان به دلیل طراحی سیم پیچ
• هرگونه تلفات حرارتی در طول فرآیند گرمایش

پس از تعیین توان مورد نیاز برای گرم کردن قطعه کار شما، می توانیم تجهیزات گرمایش القایی صحیح را با در نظر گرفتن راندمان کوپلینگ سیم پیچ انتخاب کنیم.

پارامترهای GYH-30AB:

مزایای گرمایش القایی:

خازن تشدید بخاری القایی فرکانس فوق العاده بالا GY به صورت سری با سمت ترانسفورماتور فرکانس بالا متصل می شود، بنابراین ترانسفورماتور فرکانس بالا دارای ولتاژ پایین است، که تا حد زیادی مشکلات عایق و احتراق ناشی از ولتاژ بالا را کاهش می دهد و تا حد زیادی قابلیت اطمینان را بهبود می بخشد. تجهیزات.در همین حال، ترانسفورماتور فرکانس بالا از نظر اندازه کوچک، وزن سبک و کم تلفات است.

قدرت گرمایش، زمان گرمایش، قدرت حفظ گرما و زمان حفظ گرما را می توان به طور مستقل تنظیم کرد، که می تواند به طور موثر منحنی گرمایش و دمای گرمایش را تا حد معینی کنترل کند.

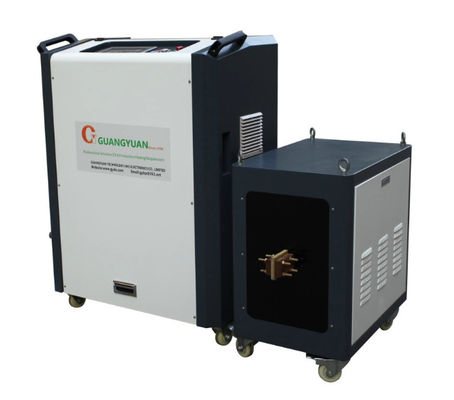

در بخاری القایی با فرکانس بالا اسپلیت منبع تغذیه فرکانس بالا (میزبان) از ترانسفورماتور فرکانس بالا (پسوند) جدا می شود و طول اتصال بین اصلی و داخلی 2 متر است.

هنگامی که به محیط ضعیف محل کار اعمال می شود، بدنه اصلی بخاری القایی می تواند در یک فضای تمیز بسته شود، میزان تعمیر و نگهداری بدنه اصلی را تا حد زیادی کاهش می دهد، قابلیت اطمینان تجهیزات را افزایش می دهد.

هنگامی که از آن در عملیات خط مونتاژ یا مجموعه های کامل تجهیزات استفاده می شود، پسوند کوچک فضای کوچکی را اشغال می کند که به راحتی قابل جابجایی است.

کاربردهای دستگاه گرمایش القایی:

در طول تولیدات عملیات حرارتی فلز، بخاری های القایی با فرکانس فوق العاده بالا زمینه های کاربردی گسترده ای دارند.

• عملیات حرارتی القایی انواع دنده، شفت و سایر قطعات.
• چسب حرارتی القایی پیچ فولاد کربن و پیچ فولاد ضد زنگ.
• مدارس و موسسات تحقیقاتی از ذوب شناور مغناطیسی استفاده می کنند.
• برخی از لوله های مسی، کارهای لحیم کاری القایی لوله ها.

چگونه می توان از تجهیزات گرمایش القایی با فرکانس فوق العاده بالا نگهداری کرد؟

• برای جلوگیری از برق گرفتگی، اطمینان حاصل کنید که مشخصات الکتریکی شاسی به طور قابل اعتمادی زمین است.
• جداسازی و نصب سلف باید پس از توقف گرمایش مجدد انجام شود.
• ابتدا اصل اتصال آب و سپس روشن شدن را به شدت اجرا کنید، کمبود آب در فرآیند کار اکیدا ممنوع است و کیفیت و فشار آب خنک کننده مورد استفاده در تجهیزات و سلف باید مطابق با الزامات جدول 2 باشد. برای جلوگیری از مسدود شدن خنک کننده اگر از پمپ آب برای تامین آب استفاده می شود، آب خنک کننده فیلتر را در ورودی پمپ آب نصب کنید.دما نباید بالاتر از 45 درجه سانتیگراد باشد و جریان آب باید 10T/H باشد (آب نرم شده توصیه می شود).
• تجهیزات گرمایش القایی با فرکانس بالا باید از نور خورشید، باران، رطوبت و گرد و غبار محافظت شوند.هنگامی که دستگاه نیاز به تعمیر یا نگهداری دارد، باید پس از قطع برق تعمیر شود.
• هر هفته دستگاه را با هوای فشرده یا فن تمیز کنید.برد مدار با برس تمیز می شود و سپس دمیده می شود.
• کاربران عادی باید هر 4 ماه یکبار از آن با مواد شوینده مخصوص (شرکت ما موجود است) استفاده کنند تا دستگاه را یک بار تمیز کنند.هنگامی که دستگاه مرتباً دمای آب را هشدار می دهد یا مشاهده می کند که جریان آب در خروجی به طور قابل توجهی کاهش می یابد باید بلافاصله تمیز شود.
• سلف باید تمیز نگه داشته شود تا از اتصال کوتاه بین پیچ ها جلوگیری شود.
• این تجهیزات گرمایش القایی فرکانس بسیار بالا نمی توانند از یک سنسور چرخشی استفاده کنند.در غیر این صورت، ممکن است دستگاه به دلیل راکتانس القایی بسیار کم آسیب ببیند.در موارد خاص، لطفا با سازنده مشورت کنید.
• هنگام تعویض سلف، صفحه اتصال سلف و سطح تماس ترانسفورماتور باید تمیز شوند تا رسانایی خوب حفظ شود.
